一、产品概述

消防设备电源监控系统能够对消防设备的电源进行实时监控,通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断设备电源是否有断电、短路、过压、欠压、缺相、以及过流(过载)等故障信息并报警。实时反映出被监测设备电源的状态,并集中显示,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,**限度的保障消防联动系统的可靠性。

二、基本功能

1、本消防电源监控模块配接DC24V工作电源,能实时监测设备电源的电压,电流等基本参数,并实时显示,保证消防电源设备的安全用电。

2、消防电源监控模块可通过R465通讯总线与消防电源监控主机进行网络通信,如有超过预设的保护值,就会发出声光报警,从而切断供电回路,开有效的实现远程管理,控制及维护。

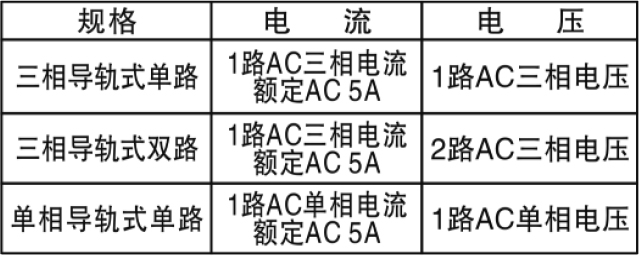

产品说明

三、工作状态

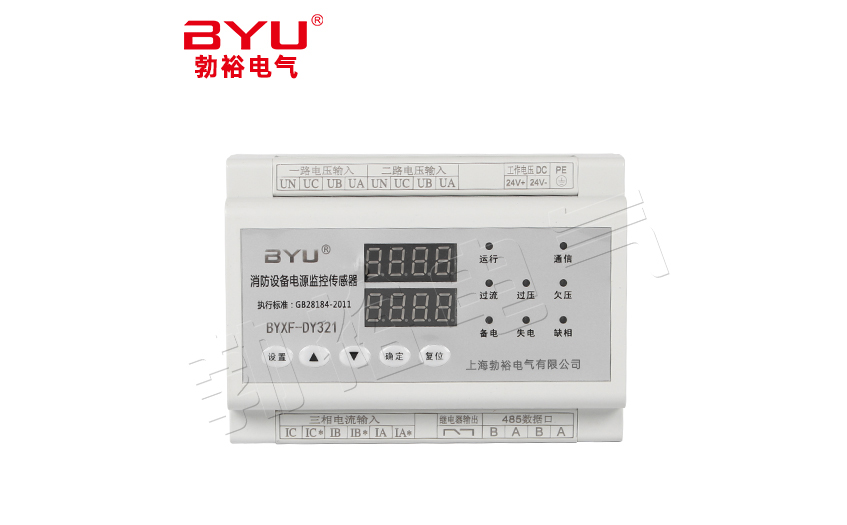

3.1 指示灯功能说明:

运行指示灯：消防电源监控传感器正常运行时，指示灯闪烁。

通信指示灯：监控主机通信正常时，指示灯闪烁。

过流指示灯：监控回路的工作电源电流超出设定范围时，该指示灯点亮。

过压指示灯：监控回路的工作电源电压超出设定范围时，该指示灯点亮。

欠压指示灯：监控回路的工作电源电压低于设定范围时，该指示灯点亮。

备电指示灯：备用电压查询时，该指示灯点亮。

失电指示灯：监控回路无电源,在失压状态时,该指示灯点亮。

缺相指示灯：监控回路的三相电压中任意一相缺相时,该指示灯点亮。

3.2 按键功能说明:

设置键：按下此键可进入密码输入和参数设置。

上翻键：按下此键可进行菜单翻页和数字加运算，长按：加快速运算。

下翻键：按下此键可进行菜单翻页和数字减运算，长按：减快速运算。

确定键：设置状态下按下可保存修改的内容。

复位键：按下此键可复位本机。

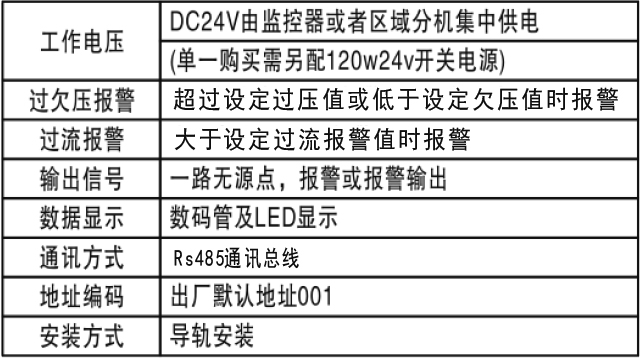

四、技术参数

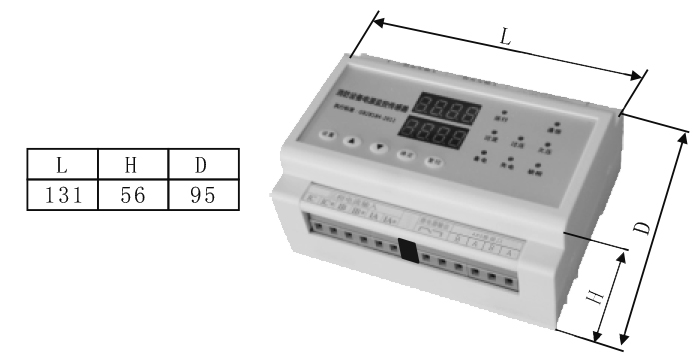

五、外形尺寸
