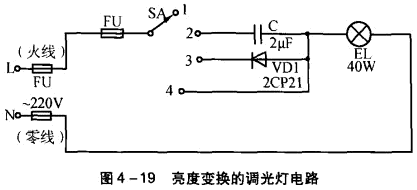

图4-19是一种可进行三种亮度的变换的调光灯电路图。多档开关起调节灯泡亮度的作用。

1、开关SA在“1”挡  多档开关SA处于“1”挡时，火线处于断开状态，故这一档是关挡，在此档时，灯泡熄灭。

2、开关SA在“2”挡  多挡开关SA处于“2”挡时，火线电压经熔断器FU→多档开关→电容C→照明灯EL，由于220V交流电压是通过C加到照明灯EL两端的，故EL连续发出微光。

3、开关SA在“3”挡  多挡开关SA处于“3”挡时，火线电压经FU→多挡开关→VDI二极管半波整流→EL，由于220V交流电压是经过半波整流后加到EL两端的，故灯泡的亮度约为正常时的一半。

4、开关SA在“4”挡  多挡开关SA处于“4”挡时，火线电压经FU→多挡开关直接加到照明灯EL两端，故亮度为最亮。
